自動鎖螺絲機

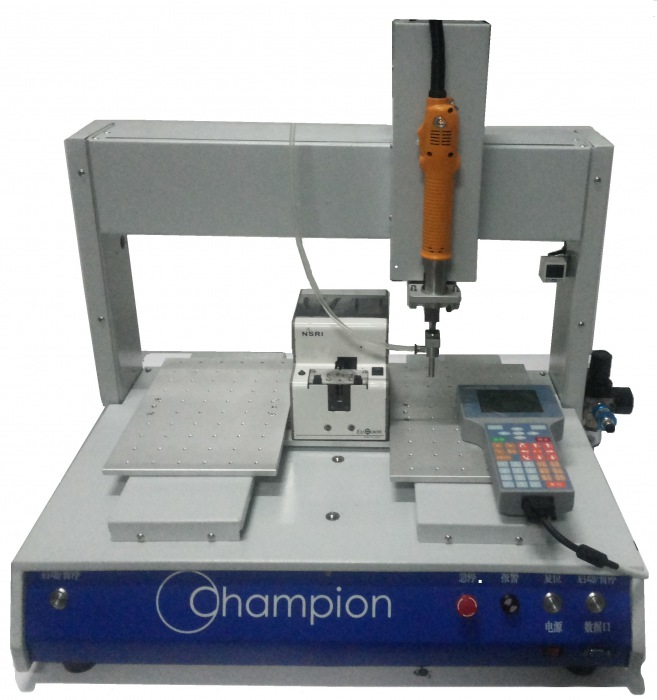

雙Y軸吸取式自動鎖螺絲機
雙Y軸自動鎖螺絲機具有使用靈活、操作方便、鎖付效率高、適用范圍廣等優點,在電子、電器、五金裝配等領域得到了廣泛應用。
適用范圍
適用于手機、POS機、對講機、平板電腦、電路板裝配、五金零件裝配等電子產品及其它小家電產品的螺絲鎖付。
性能特點
1.雙Y軸真空吸取式自動鎖螺絲機使用四軸控制器,操作簡便,性能穩定。
2.Y1和Y2兩個平臺輪流工作,產品裝夾時不需停機,大大提高生產效率。
3.配置多路傳感器,可檢測浮鎖、滑牙或漏鎖等不良現象。
4.適用螺絲范圍廣,M1.4-M5的標準螺絲均可鎖付,長徑比小的螺絲也避免了翻轉。
5.運行速度穩定快速,最高鎖付速度為1.0秒/顆螺絲。
6.適用產品范圍廣,只需調整多功能夾具即可實現不同產品的鎖螺絲工作。
7.螺絲整列機加裝有轉盤式分料器,永遠不會卡螺絲,故障率大大降低。
8.可根據客戶產品定制不同規格機器。
型號規格
適用于手機、POS機、對講機、平板電腦、電路板裝配、五金零件裝配等電子產品及其它小家電產品的螺絲鎖付。
性能特點
1.雙Y軸真空吸取式自動鎖螺絲機使用四軸控制器,操作簡便,性能穩定。
2.Y1和Y2兩個平臺輪流工作,產品裝夾時不需停機,大大提高生產效率。
3.配置多路傳感器,可檢測浮鎖、滑牙或漏鎖等不良現象。
4.適用螺絲范圍廣,M1.4-M5的標準螺絲均可鎖付,長徑比小的螺絲也避免了翻轉。
5.運行速度穩定快速,最高鎖付速度為1.0秒/顆螺絲。
6.適用產品范圍廣,只需調整多功能夾具即可實現不同產品的鎖螺絲工作。
7.螺絲整列機加裝有轉盤式分料器,永遠不會卡螺絲,故障率大大降低。
8.可根據客戶產品定制不同規格機器。
型號規格
機器型號 | CSM-5030 | CSM-8030 | CSM-1040 |
行程范圍(X/Y1/Y2/Z)mm | 500*300*300*100 | 800*300*300*100 | 1000*400*400*100 |
工作范圍(Y1/Y2平臺)mm | 200*300*100 | 300*300*100 | 400*400*100 |
螺絲直徑mm | 1.0-5.0 | 1.0-5.0 | 1.0-5.0 |
重復定位精度mm | 0.02 | 0.02 | 0.02 |
鎖螺絲最大速度(秒/顆) | 1.0 | 1.0 | 1.0 |
程序存儲數量 | 99組 | 99組 | 99 |
螺絲拾取方式 | 真空吸取 | 真空吸取 | 真空吸取 |
驅動方式 | 精密步進 | 精密步進 | 精密步進 |
編程方式 | 示教盒 | 示教盒 | 示教盒 |
電源規格 | 單相AC220V/10A | 單相AC220V/10A | 單相AC220V/10A |
氣源 | 4-6kgf/cm² | 4-6kgf/cm² | 4-6kgf/cm² |
機器尺寸 | 650*500*600 | 860*500*600 | 1050*600*600 |
機器重量 | 60KG | 80KG | 100KG |
